برد انتقال تصویر بی‌سیم | بررسی واقعی

برد انتقال تصویر بی‌سیم فاصله‌ای ممکن است؟ | بررسی واقعی برد انتقال تصویر بی‌سیم

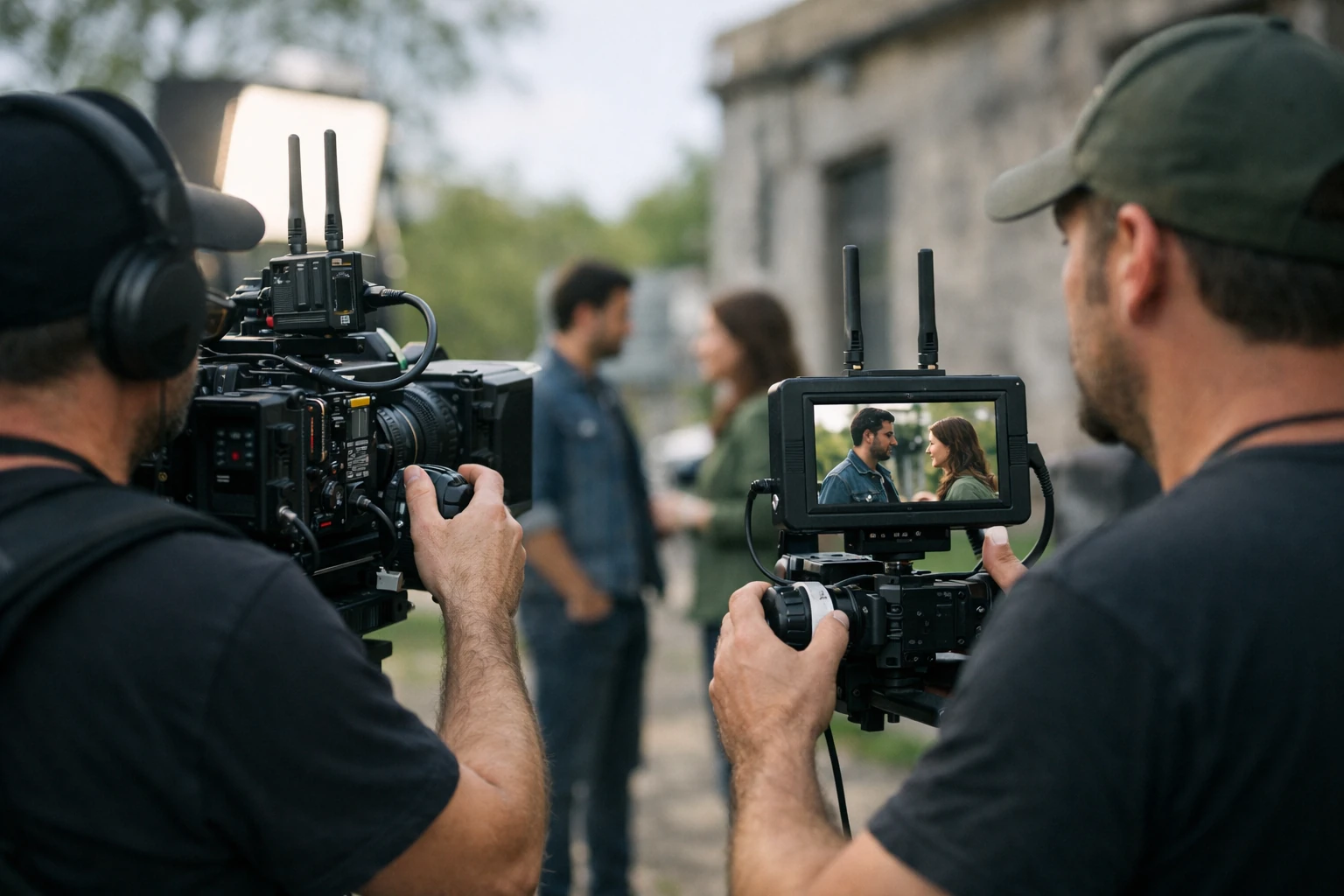

انتقال تصویر بی‌سیم یکی از ابزارهای کلیدی در فیلم‌برداری حرفه‌ای، پخش زنده و تولید محتوای ویدیویی است. این فناوری، انعطاف‌پذیری بی‌نظیری را برای تیم‌های تولید فراهم می‌کند و امکان نظارت بر تصویر را از فواصل دور فراهم می‌آورد. اما یکی از مهم‌ترین و پرتکرارترین پرسش‌ها در این حوزه این است که برد انتقال تصویر بی‌سیم در دنیای واقعی چقدر است؟ آیا اعدادی که روی جعبه تجهیزات نوشته می‌شوند قابل اعتمادند؟ در این مقاله به‌صورت واقعی و تجربی به بررسی wireless video range می‌پردازیم تا دیدگاهی واقع‌بینانه از عملکرد این سیستم‌ها به دست آوریم.

انتقال تصویر بی‌سیم چیست و چگونه کار می‌کند؟

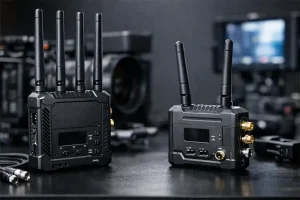

سیستم انتقال تصویر بی‌سیم (Wireless Video Transmitter/Receiver) سیستمی است که تصویر خروجی دوربین (معمولاً از طریق پورت HDMI یا SDI) را بدون نیاز به کابل‌کشی‌های طولانی، از طریق امواج رادیویی به مانیتور، رکوردر یا سوییچر منتقل می‌کند.

این سیستم‌ها از طریق فرستنده (Transmitter) سیگنال ویدیویی را دریافت کرده و آن را به سیگنال رادیویی تبدیل می‌کنند. گیرنده (Receiver) نیز این سیگنال رادیویی را دریافت کرده و آن را مجدداً به سیگنال ویدیویی قابل نمایش تبدیل می‌کند.

باند فرکانسی: این سیستم‌ها معمولاً روی باندهای فرکانسی 2.4GHz یا 5GHz کار می‌کنند. باند 5GHz معمولاً پهنای باند بیشتری ارائه می‌دهد و کمتر دچار تداخل می‌شود، اما برد کمتری نسبت به 2.4GHz در برخی شرایط دارد.

مفهوم برد انتقال تصویر بی‌سیم (Wireless Video Range)

برد انتقال تصویر بی‌سیم به حداکثر فاصله‌ای گفته می‌شود که در آن، تصویر با کیفیت پایدار، بدون قطعی و افت شدید در نرخ فریم منتقل شود. این مفهوم نیازمند تعریف دقیقی است زیرا:

1. عدد اعلام‌شده توسط سازنده: این عدد معمولاً در شرایط ایده‌آل (آزمایشگاه، فضای کاملاً باز و بدون هیچ مانعی، بدون تداخل فرکانسی) اندازه‌گیری می‌شود. این اعداد اغلب خوش‌بینانه هستند.
2. برد واقعی (Real-World Range): بردی است که کاربر در محیط واقعی فیلم‌برداری (با وجود دیوارها، موانع و دیگر منابع سیگنال) تجربه می‌کند.

به طور کلی، درک مفهوم تضعیف سیگنال (Signal Attenuation) بسیار مهم است. هر مانع یا فاصله، قدرت سیگنال را کاهش می‌دهد و هر چه سیگنال ضعیف‌تر شود، احتمال قطعی (Dropout) افزایش می‌یابد.

برد انتقال تصویر بی‌سیم در شرایط واقعی

تفاوت بین برد تئوری و عملی، بزرگ‌ترین چالش کاربران است. در ادامه بررسی می‌کنیم که در سناریوهای مختلف، برد چقدر کاهش می‌یابد.

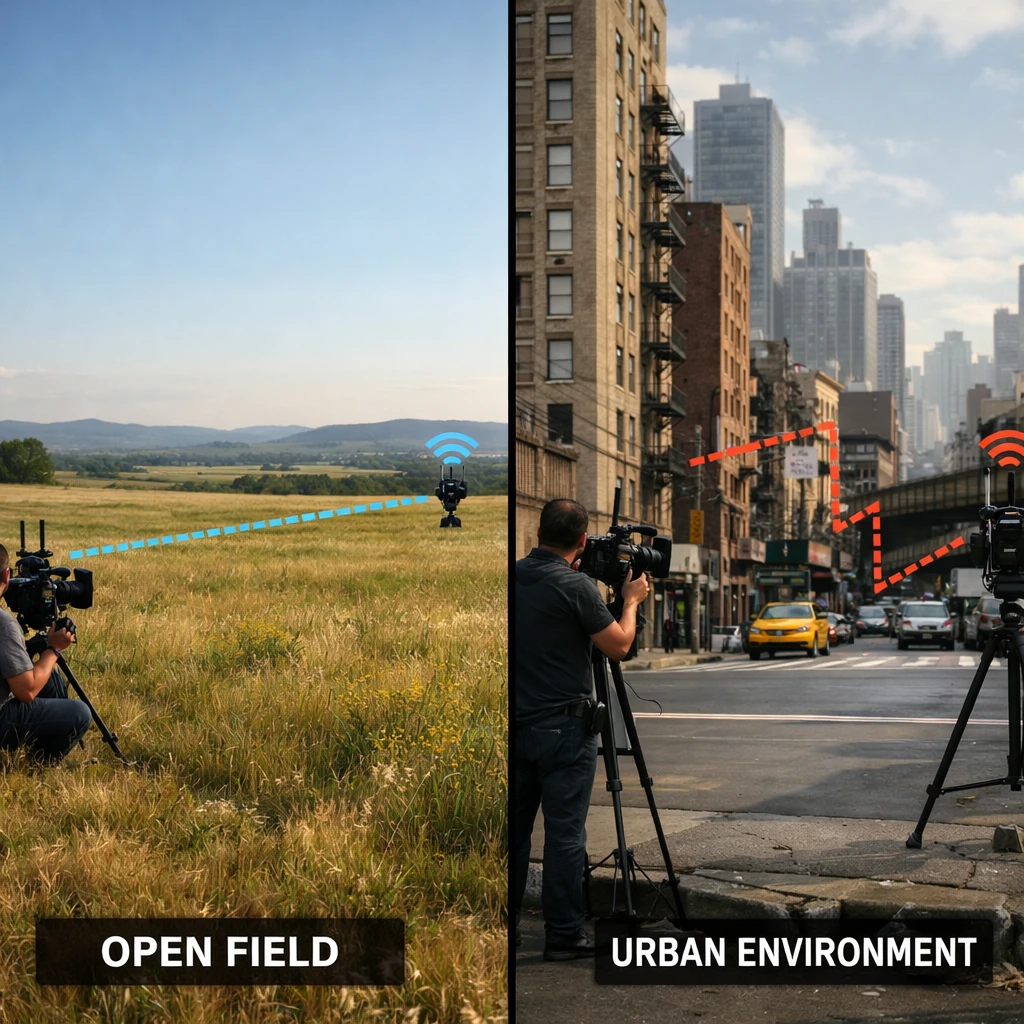

۳-۱ فضای باز بدون مانع (Line of Sight – LoS)

در شرایط ایده‌آل که فرستنده و گیرنده دید مستقیم به یکدیگر دارند و هیچ جسمی بین آن‌ها نیست، عملکرد سیستم‌ها نزدیک به مشخصات فنی آن‌ها خواهد بود.

کاهش برد واقعی در LoS: معمولاً برد واقعی بین ۷۰ تا ۸۵ درصد عدد اعلام‌شده است.
مثال: یک سیستم با مشخصات ۳۰۰ متر، در عمل برد پایدار ۲۰۰ تا ۲۵۰ متر خواهد داشت.

۳-۲ فضای داخلی (Indoor)

محیط‌های داخلی مملو از موانع غیرقابل پیش‌بینی هستند. در استودیو، سالن همایش، یا ساختمان‌های اداری، تأثیر موانع بسیار شدید است:

• کاهش برد: برد انتقال تصویر بی‌سیم معمولاً ۳۰ تا ۶۰ درصد کاهش می‌یابد.
• تأثیر اشیا: حتی قفسه‌های فلزی، دکوراسیون‌های بزرگ و رطوبت هوا می‌توانند باعث نوسان شدید در برد شوند.

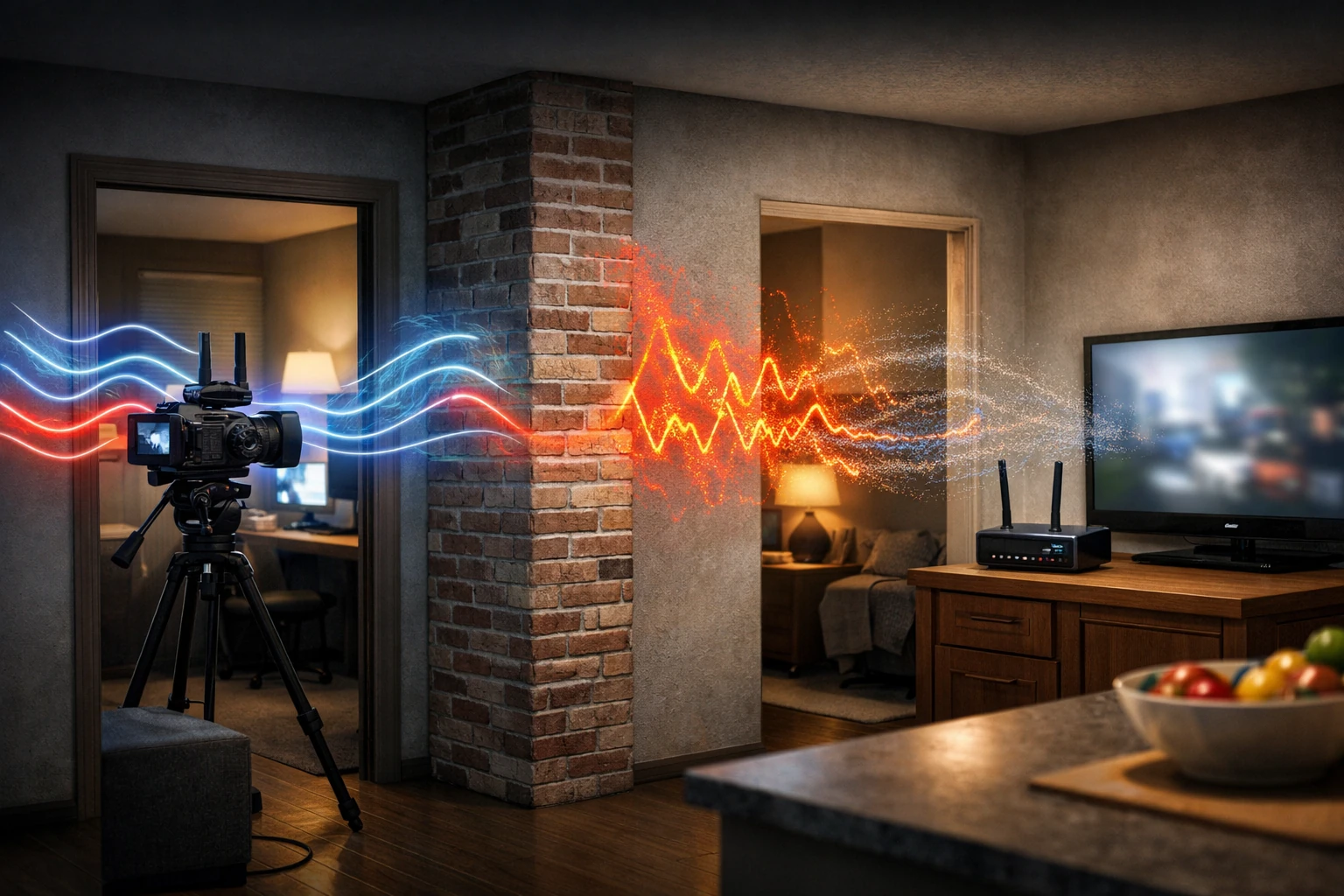

۳-۳ وجود دیوار، فلز و جمعیت

امواج رادیویی به‌شدت تحت تأثیر مواد موجود در محیط قرار می‌گیرند.

• دیوارهای بتنی و آجری: این مواد دارای دانسیته بالایی هستند و می‌توانند تا ۹۰ درصد سیگنال را جذب کنند. معمولاً عبور از یک دیوار ضخیم بتنی می‌تواند برد مؤثر را به کمتر از ۱۰ متر کاهش دهد.
• سازه‌های فلزی: فلزات مانند آهن، آلومینیوم و حتی قفسه‌های سرور، به دلیل خاصیت انعکاس (Reflection) شدید، باعث ایجاد نقاط کور (Dead Zones) و تداخل چندمسیره (Multipath Interference) می‌شوند.
• جمعیت: بدن انسان حدود ۶۰ تا ۷۰ درصد آب دارد و مانند یک مانع نسبتاً قوی عمل می‌کند. ازدحام جمعیت در یک صحنه می‌تواند به سرعت برد را کاهش دهد.



عوامل مؤثر بر برد انتقال تصویر بی‌سیم

برای درک واقعی برد، باید به عوامل فنی تأثیرگذار توجه کرد:

عامل	تأثیر بر برد انتقال تصویر بی‌سیم
فرکانس کاری	2.4GHz برد بیشتر ولی تداخل بالاتر / 5GHz کیفیت بهتر ولی برد کمتر
محیط (Indoor/Outdoor)	فضای باز برد بیشتر / فضای بسته کاهش 30 تا 60 درصدی
وجود موانع	دیوار بتنی، فلز و بدن انسان باعث افت شدید برد می‌شوند
توان و نوع آنتن	آنتن‌های قوی‌تر و خارجی باعث افزایش برد می‌شوند
تداخل فرکانسی	Wi‑Fi و تجهیزات بی‌سیم اطراف باعث کاهش برد پایدار می‌شوند
Latency (تأخیر)	Latency کمتر معمولاً به معنی برد پایدار کمتر است
نوع ورودی (HDMI/SDI)	SDI پایدارتر از HDMI در فواصل طولانی
ارتفاع نصب فرستنده	نصب در ارتفاع بالاتر باعث بهبود Line of Sight و افزایش برد می‌شود

برد واقعی چند سیستم محبوب انتقال تصویر

برای مقایسه عملی، به چند مدل محبوب و برد واقعی آن‌ها توجه می‌کنیم (توجه داشته باشید این اعداد تقریبی و بر اساس تجربیات کاربران در شرایط نیمه‌ایده‌آل هستند):

• Hollyland Mars 300: با مشخصه ۳۰۰ فوت (حدود ۹۰ متر)، برد واقعی در محیط‌های شهری ۶۰ تا ۸۰ متر مشاهده شده است.
• Hollyland Mars 400S: با مشخصه ۴۰۰ فوت، برد مؤثر بین ۱۰۰ تا ۱۲۰ متر گزارش شده است.
• Hollyland Mars 4K: با مشخصه ۱۰۰۰ فوت (حدود ۳۰۰ متر)، برد واقعی در شرایط خوب ۹۰ تا ۱۱۰ متر است.
• Teradek Bolt 500: این سیستم‌های حرفه‌ای‌تر معمولاً عملکرد بسیار نزدیک‌تری به عدد اعلام‌شده دارند، زیرا تکنولوژی پیشرفته‌تری در مدیریت سیگنال دارند و برد ۵۰۰ فوت آن‌ها به معنای پایداری قوی‌تری است.

چگونه برد انتقال تصویر بی‌سیم را افزایش دهیم؟

اگرچه نمی‌توانید قوانین فیزیک را تغییر دهید، اما با بهینه‌سازی محیط و تجهیزات، می‌توان wireless video range را به حداکثر رساند:

1. حفظ دید مستقیم (LoS): این مهم‌ترین عامل است. سعی کنید مسیر دید بین فرستنده و گیرنده همیشه باز باشد.
2. بالا بردن ارتفاع دستگاه‌ها: هرچه فرستنده و گیرنده بالاتر نصب شوند، احتمال برخورد سیگنال با موانع زمینی کاهش می‌یابد.
3. دوری از منابع تداخل وای‌فای: سیستم‌ها را از روترها، تلفن‌های همراه و سایر دستگاه‌های پرکاربرد وای‌فای دور نگه دارید.
4. تنظیم صحیح آنتن‌ها: آنتن‌ها باید به صورت عمودی و تقریباً موازی با یکدیگر تنظیم شوند. برای فواصل بسیار طولانی، می‌توان از آنتن‌های جهت‌دار (Directional Antennas) استفاده کرد.
5. استفاده از کابل SDI باکیفیت: اگرچه سیگنال از طریق هوا منتقل می‌شود، اما کیفیت ورودی سیگنال (که توسط کابل تامین می‌شود) بر عملکرد کلی سیستم تأثیر می‌گذارد.

جمع‌بندی

برد انتقال تصویر بی‌سیم در عمل همیشه کمتر از عدد تبلیغاتی است. اعدادی مانند ۱۰۰۰ فوت، بیشینه تئوری هستند، نه تضمین پایداری در محیط پیچیده تولید. انتخاب درست سیستم Wireless Video باید بر اساس نیاز واقعی پروژه، پایداری سیگنال و تأخیر (Latency) انجام شود، نه صرفاً بیشترین عدد wireless video range موجود در مشخصات فنی. همیشه یک حاشیه اطمینان (Safety Margin) در نظر بگیرید تا در لحظات حساس تصویر شما قطع نشود.
